خار فنری چیست و چه کاربردی دارد؟ راهنمای کامل انتخاب، سایز و خرید خار فنری صنعتی
خار فنری چیست؟
خار فنری یک حلقه فلزی فنریشکل است که در شیار تعبیهشده روی شفت یا داخل هوزینگ قرار میگیرد، از حرکت محوری قطعاتی مانند یاتاقان، چرخدنده و بوش جلوگیری میکند. این قطعه معمولاً از فولاد فنر، فولاد آلیاژی یا استنلس استیل ساخته میشود و با وجود ابعاد کوچک، تاثیر مستقیم بر عملکرد کل سیستم دارد.
انواع خار فنری و محل استفاده آنها
خار فنری خارجی (DIN 471)
خار فنری خارجی روی شیار ایجادشده بر روی شفت نصب میشود و برای نگه داشتن قطعاتی که روی شفت قرار میگیرند، بهکار میرود. این نوع خار فنری در گیربکسها، شفتهای انتقال قدرت و ماشینآلات صنعتی کاربرد فراوانی دارد.
خار فنری داخلی (DIN 472)
خار فنری داخلی داخل شیار سوراخ یا هوزینگ قرار گرفته و معمولاً برای تثبیت یاتاقان یا قطعات داخلی در بدنه موتور، پمپ یا گیربکس استفاده میشود.
خار فنری تخت و موجی
خار فنری تخت دارای سطح تماس بیشتر بوده و برای تحمل شوکهای مکانیکی مناسب است. خار موجی نیز بهدلیل ساختار خاص خود، قابلیت جذب لرزش و تنظیم لقی را دارد و در سیستمهای دقیقتر استفاده میشود.
کاربرد خار فنری در صنایع مختلف
- گیربکسها و سیستمهای انتقال قدرت
- موتورهای الکتریکی و پمپها
- ماشینآلات صنعتی و خطوط تولید
- صنعت خودروسازی (پلوس، فرمان، گیربکس)
- لوازم خانگی و ابزارآلات
جنس و متریال خار فنری
انتخاب جنس مناسب برای خار فنری نقش مهمی در دوام و ایمنی سیستم دارد:
- فولاد فنر: رایجترین گزینه با استحکام بالا و قیمت مناسب
- فولاد آلیاژی: مناسب تنشهای بالا و کاربردهای سنگین
- استنلس استیل: مقاوم در برابر خوردگی، مناسب محیطهای مرطوب و شیمیایی
جدول مقایسه انواع خار فنری
| نوع خار فنری | محل نصب | کاربرد اصلی | مزیت مهم |
|---|---|---|---|
| خار فنری خارجی | روی شفت | گیربکس، یاتاقان | تحمل بالای نیروی محوری |
| خار فنری داخلی | داخل سوراخ | هوزینگ، موتور | مناسب طراحیهای فشرده |
| خار فنری تخت | شفت و سوراخ | سیستمهای ضربهای | توزیع یکنواخت نیرو |
| خار موجی | شفت و سوراخ | سیستمهای دقیق | کاهش لرزش و صدا |
استانداردهای رایج خار فنری
- DIN 471 – خار فنری خارجی
- DIN 472 – خار فنری داخلی
- DIN 6799 – خار فنری E-Shape
راهنمای انتخاب سایز مناسب خار فنری
- اندازهگیری دقیق قطر شفت یا سوراخ
- انتخاب استاندارد مناسب (DIN)
- بررسی ضخامت و پهنای خار مطابق شیار
- توجه به شرایط کاری مانند فشار، دما و رطوبت
نکات مهم در خرید خار فنری
در زمان خرید خار فنری صرفاً به قیمت توجه نکنید. کیفیت متریال، یکنواختی تولید، استاندارد بودن و تطابق با شرایط کاری، فاکتورهایی هستند که تاثیر مستقیم بر طول عمر تجهیزات شما دارند. به همین دلیل تأمین این قطعه از فروشگاههای تخصصی و معتبر مانند دلتامتال که تمرکز ویژهای بر محصولات استاندارد خار فنری دارند، میتواند ریسک توقف خط تولید و هزینههای سنگین تعمیرات را بهطور قابل توجهی کاهش دهد. استفاده از خار فنری بیکیفیت در نهایت منجر به افت ایمنی و افزایش هزینههای نگهداری خواهد شد.
پرسشهای متداول درباره خار فنری
۱. آیا میتوان خار فنری را چند بار استفاده کرد؟
در صورت سالم بودن و عدم تغییر شکل، امکان استفاده مجدد وجود دارد؛ اما در کاربردهای حساس توصیه میشود تعویض شود.
۲. تفاوت خار فنری با واشر چیست؟
خار فنری قطعهای قفلکننده برای جلوگیری از حرکت محوری است، در حالی که واشر برای توزیع نیرو یا تنظیم فاصله استفاده میشود.

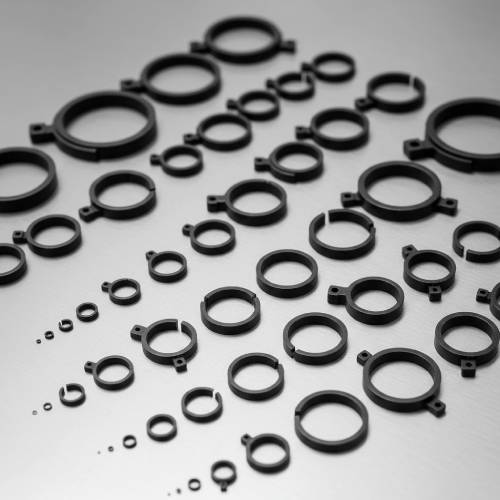

۳. تصویر نمونه خار فنری
تصویر بالا نمونههایی از خار فنری صنعتی را نشان میدهد که در ماشینآلات و سیستمهای انتقال قدرت مورد استفاده قرار میگیرند.
جمعبندی
خار فنری یکی از اجزای کلیدی و حیاتی در طراحی و نگهداری سیستمهای مکانیکی است. انتخاب صحیح نوع، سایز، جنس و استاندارد خار فنری تاثیر مستقیمی بر ایمنی، دوام و راندمان تجهیزات دارد. اگر بهدنبال عملکرد مطمئن و کاهش هزینههای تعمیرات هستید، توجه به جزئیاتی مانند خار فنری یک ضرورت واقعی است، نه یک انتخاب.
