راهنمای جامع طراحی و ساخت مخزن استوانه ای اتمسفریک

مخازن اتمسفریک به عنوان یکی از مهم‌ترین و کاربردی‌ترین تجهیزات در صنایع مختلف، نقش بسزایی در ذخیره‌سازی انواع سیالات در فشار اتمسفر ایفا می‌کنند. این مخازن به دلیل طراحی خاص در بسیاری از کاربردها از جمله ذخیره‌سازی نفت، مواد شیمیایی و آب استفاده می‌شوند. در این مقاله، به بررسی طراحی و ساخت مخزن استوانه ای اتمسفریک می‌پردازیم و نکات کلیدی و مراحل مربوط به این فرآیند را مورد بررسی قرار خواهیم داد.

تعریف مخزن اتمسفریک

مخزن اتمسفریک به مخزنی اطلاق می‌شود که برای نگهداری انواع مایعات در فشار اتمسفر طراحی شده است. این نوع مخازن را می‌توان نقطه مقابل مخازن تحت فشار که برای نگهداری سیالات با فشار چندین برابر فشار اتمسفر طراحی شده‌اند، دانست. مخازن اتمسفریک به عنوان مخازن فشار پایین هم شناخته می‌شوند.

کاربرد مخازن اتمسفریک

مخازن اتمسفریک به‌ویژه در صنایع پایین دستی نفت و گاز مانند پتروشیمی، صنایع شیمیایی و تصفیه آب کاربرد دارند. این مخازن معمولاً برای ذخیره مواد مختلف مانند بنزین، آب، مواد شیمیایی و سیالات خطرناک استفاده می‌شوند و طراحی آن‌ها به گونه‌ای است که به راحتی قابل دسترسی و نظارت باشند.

طراحی مخزن استوانه ای اتمسفریک

طراحی یک مخزن استوانه ای اتمسفریک شامل مراحلی است که هر کدام از آن‌ها اهمیت خاص خود را دارند. در زیر به برخی از مراحل کلیدی طراحی این نوع مخازن اشاره می‌شود:

انتخاب مواد اولیه

انتخاب مواد اولیه برای ساخت مخزن اتمسفریک یکی از مهم‌ترین مراحل در طراحی آن است. معمولاً از فولاد کربنی یا استیل ضدزنگ برای ساخت این مخازن استفاده می‌شود، زیرا این مواد مقاومت خوبی در برابر خوردگی و فشار دارند. همچنین، نوع پوشش ضد خوردگی (مانند پوشش‌های اپوکسی یا پلی‌اورتان) باید با توجه به نوع استفاده، در بدنه داخلی مخزن اعمال شود.

محاسبات ساختاری

محاسبات ساختاری به منظور تضمین ایمنی و دوام مخزن صورت می‌پذیرد. این محاسبات شامل تعیین ضخامت دیواره‌ها، ابعاد و ارتفاع مخزن بر اساس نوع مایع و شرایط جوی است. استفاده از نرم‌افزارهای مهندسی مانند ANSYS یا SolidWorks می‌تواند به مهندسان کمک کند تا تحلیل‌های دقیق‌تری انجام دهند و بارگذاری‌های مختلف را شبیه‌سازی کنند.

طراحی سیستم‌های جانبی

در طراحی مخزن اتمسفریک، نیاز به ایجاد سیستم‌های جانبی و نظارتی مانند سیستم‌های تهویه، تخلیه فشار حاصل از تبخیر، ورودی و خروجی مایعات و سیستم‌های ایمنی وجود دارد. این سیستم‌ها باید شامل لوله‌کشی مناسب، شیرهای کنترل و تجهیزات اندازه‌گیری سطح و فشار باشند. همچنین، طراحی مناسب سیستم‌های تخلیه برای جلوگیری از انباشته شدن گازهای خطرناک در مخزن ضروری است.

فشار درون این مخازن مطابق استاندارد API 620 نباید از ۶۹ کیلو پاسکال تجاوز کند و مطابق استاندارد API 650 فشار درون مخازن باید مابین ۶۹ تا ۱۰۳ کیلوپاسکال باشد.

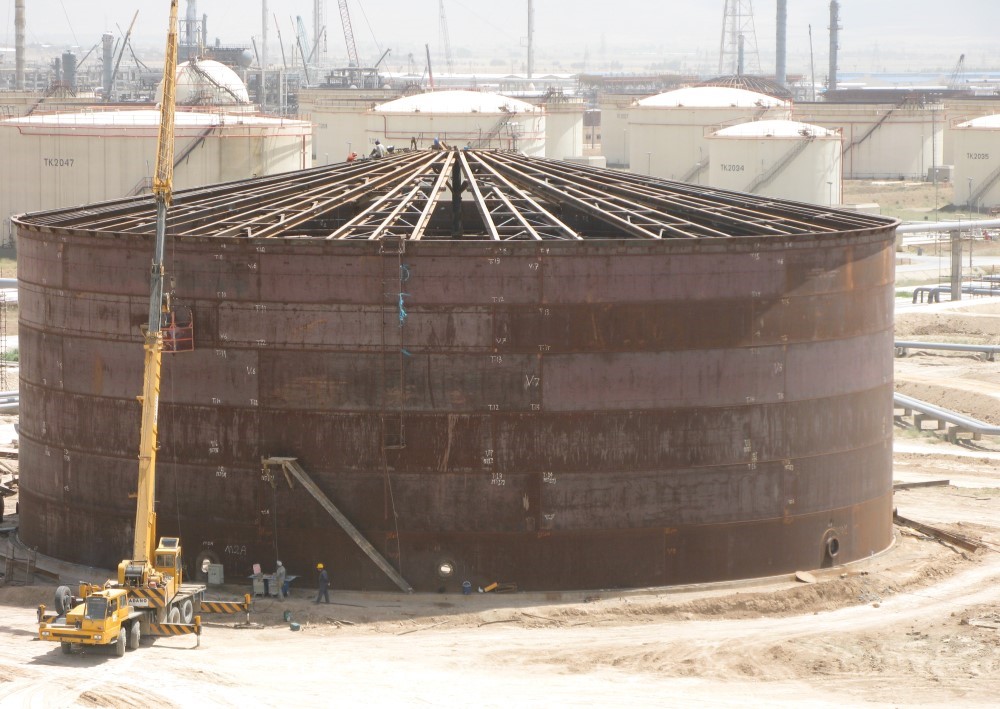

ساخت مخزن استوانه ای اتمسفریک

پس از اتمام مراحل طراحی، نوبت به ساخت مخزن می‌رسد. در ادامه به فرایند ساخت مخازن اتمسفریک خواهیم پرداخت:

جوشکاری و مونتاژ

پس از آماده‌سازی قطعات، عملیات جوشکاری آغاز می‌شود. با توجه به اهمیت کیفیت جوشکاری، معمولاً از تکنیک‌های جوشکاری با کیفیت بالا مانند جوشکاری زیرپوشش گاز (GMAW) یا جوشکاری با الکترود روکش‌دار (SMAW) استفاده می‌شود. همچنین، باید اطمینان حاصل شود که درزهای جوش‌کاری مطابق با استانداردهای بین‌المللی است.

آزمایش و بازرسی

پس از اتمام ساخت، برای اطمینان از ایمنی، آزمایش‌های مختلفی روی مخازن انجام می‌شود. این آزمایش‌ها بطور کلی شامل تست فشار، تست نشت و بازرسی‌های فنی است. علاوه بر این، تست‌های غیر مخرب مانند تست اولتراسونیک و تست مایع نفوذی نیز باید انجام شود تا از عدم وجود نقص در ساختار مخزن اطمینان حاصل شود.

نکات ایمنی در طراحی و ساخت مخازن اتمسفریک

توجه به نکات ایمنی در طراحی و ساخت مخازن اتمسفریک ضروری است. برخی از نکات ایمنی شامل:

• استفاده از مواد اولیه با کیفیت و استاندارد: اطمینان از اینکه تمامی مواد اولیه مطابق با استانداردهای بین‌المللی و صنعتی تولید شده‌اند، از اهمیت بالایی برخوردار است.
• انجام تست‌های لازم قبل و بعد از ساخت: این تست‌ها باید شامل آزمایش‌های غیر مخرب و ارزیابی‌های ایمنی باشد.
• طراحی سیستم‌های ایمنی و تهویه مناسب: مخازن باید به گونه‌ای طراحی شوند که در صورت بروز حادثه، حداقل خطر را برای کارکنان و محیط زیست به همراه داشته باشند.

پترو سازه تولیدکننده انواع مخازن اتمسفریک

پترو سازه به عنوان یکی از تولیدکنندگان معتبر مخازن اتمسفریک، با استفاده از تکنولوژی‌های روز دنیا و دانش فنی بالا، توانسته است محصولاتی با کیفیت و ایمنی بالا ارائه دهد. این شرکت با تکیه بر تجربه و تخصص تیم مهندسی خود، خدمات طراحی و ساخت مخازن استوانه ای اتمسفریک را با بالاترین استانداردها انجام می‌دهد. برای کسب اطلاعات بیشتر و مشاهده محصولات، می‌توانید به وب‌سایت پتروسازه بین الملل آرام مراجعه کنید.

نتیجه‌گیری

طراحی و ساخت مخزن استوانه ای اتمسفریک فرآیندی پیچیده‌ است که نیازمند دانش فنی و تخصصی در زمینه مهندسی و ساخت است. با رعایت نکات طراحی و ایمنی، می‌توان مخازن مطمئن و کارآمدی تولید کرد که پاسخگوی نیازهای مختلف صنایع باشند. امیدواریم این مقاله توانسته باشد به شما در درک بهتر طراحی و ساخت مخزن استوانه ای اتمسفریک کمک کند و شما را با جزئیات این فرآیند آشنا سازد.
